电磁波反射特性实验

一、实验目的
1)研究电磁波的反射现象的产生,验证电磁波入射角等于反射角;
2)研究线性极化的反射及其特点
3)通过试验加深对电磁波极化特性的理解
二、实验项目
1)垂直或水平极化波斜入射到导体平面的反射波;沿反射角方向LED最亮。
2)左旋圆极化波斜入射到导体平面的反射波;
三、实验原理

      图1垂直极化波向理想导体界面上斜入射

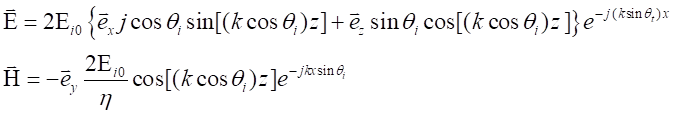

取坐标系如图。能与上面类似的处理,可得此时媒质1中的合成波的电磁场表示式为


合称电场

平行于入射面的波向理想导体斜入射合称电场

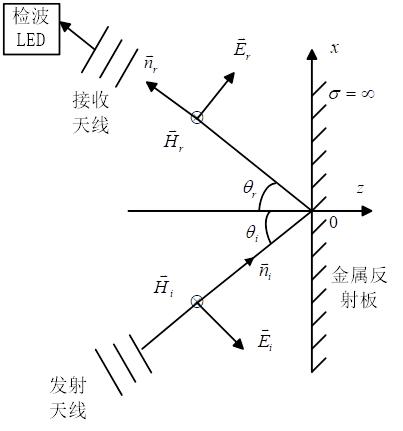

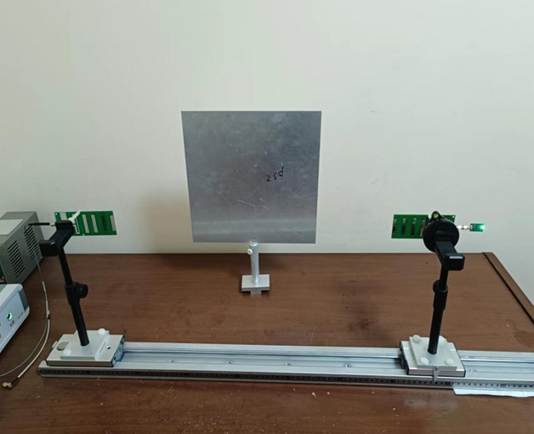

图2垂直极化波反射特性实验

图3球面波形成平面波

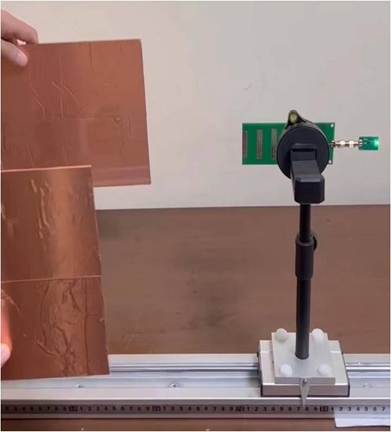

图4垂直极化电磁波多经干涉实验
四、实验步骤
1、 用SMA连接电缆RF与极化天线口,将电磁波信号输送到极化天线上。
2、 将八木天线安装到旋转支架上,将其垂直放置,移动到距离发射天线50~60cm处。

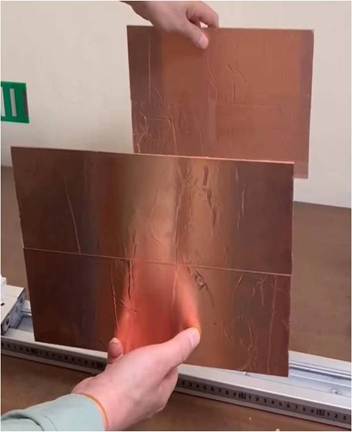

3、 移动反射板,如图所示,将接收八木天线安装到支架上对准反射波来波方向,注意与反射电场极化匹配。
4、 按下发射开关,此时电磁波发射出来,观察LED灯是否被点亮,如不亮可以校对方向。
5、 当入射角等于反色角时LED灯最点亮。
6、 也可将发射天线换为垂直极化天线,观察LED灯是否被点亮。

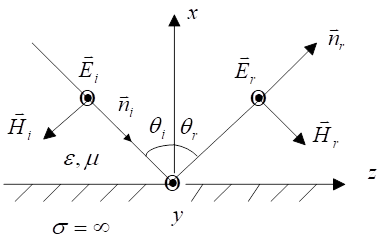

图5平行于入射面的波向理想导体斜入射
7、将发射天线为垂直极化天线,如图3所示,反射板移动到位置d处LED灯最亮。
五、注意事项
1.按下按钮时,若没有功率输出,应立即停止发射,检查射频电缆头与仪器的接头是否连接牢固,检查射频电缆小头的SMA头与天线的输入端口是否牢固连接;用微安表测量时输出接10dB衰减器防止微安表打表。防止空载工作烧坏微波放大器。
2.尽量减少按下按钮的时间,以免影响其它小组的测试准确性。
3.测试时尽量避免人员走动,以免人体反射影响测试结果。
