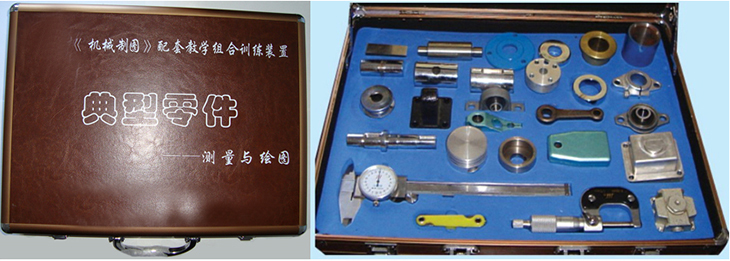

| 《典型零件》实测绘图训练组合装置 | |||
| 项 目 | 参 数 | 项目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
|
典型零件 （24件/套） |
一视图零件：光轴、铜套、垫片等二视图零件：长方体、带键槽轴、皮带轮、法栏盘、联轴器、支架等三视图零件：底座、低速轴、轴承座等 多视图零件：活塞、阀体等 |
||
| 测量工具 | 游标卡尺、外径千分、圆弧样板等 | 类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
| 教学资料 |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案现场演示、 3、免费培训2－3名老师。 4、模拟仿真微课教学训练系统软件。 |
||
|
教学软件 （机电工程课程虚拟仿真教学系统） |
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
| 训练模式 | 训练内容 |
|
1、看图找零件训练； 2、零件测绘训练； 3、零件投影绘图训练； 4、立体图绘图训练。 |
训练一 一视图零件测绘训练 训练二 二视图零件测绘训练 训练三 三视图零件测绘训练 训练四 多视图零件测绘训练 |
