人行道扶梯技能培训考核实验装置，扶梯实训设备

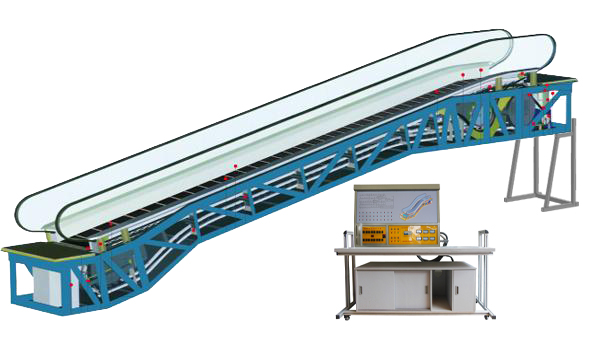

人行道扶梯技能培训考核实验装置

一、概述：
人行道扶梯技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位的PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。

二、技术指标
1.输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2.整机容量：＜8kVA
3.提升高度：1000mm
4.控制方式：PLC+变频自起动控制。
5.监控系统：电压、电流工况实时监控。
6.故障模块：具有30位常见故障模拟设置功能。
7.安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8.外形尺寸：9000mm（长）×1550mm（宽）×3000mm（高）
9.实训桌尺寸：1680×750×1610mm
10.辅助梯尺寸：1400×600×2180mm
11.装置结构：实训电梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，坚固耐用。
三、实验装置的基本配置
1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电保护措施。
2、人身安全保护体系统：实验台上装有电流型漏电保护装置，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
四、实验项目及主要内容：
1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全保护和工作形态；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力，实际提高技能操作水平。
4、通过对电梯故障的分析、排除，完成电梯常见故障的认知和理解。
5、通过对PLC主机的编程，了解PLC程序的编程原则和方法。
五、自动人行道扶梯的结构特点
自动人行道扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本人行道扶梯具备运输能力，各传动零件均采用金属件精制而成。
六、技术规格表

序号	内容	非标
1	总体说明
1．1	电梯编号：L1-L2
1．2	建筑物类型：校内实训室
1．3	扶手支架类型：苗条型
1．4	扶手支架高度： 900mm
1．5	适用标准：GB16899-1997
2	主要技术参数：
2．1	安装方式：室内
2．2	布置方式：单台
2．3	提升高度：1000mm
2．4	倾角：12º
2．5	梯级宽度：1000mm
2．6	水平梯级：2K （上端）
2．7	速度： 0.5 m/s
2．8	供电方式：三相五线制
2．9	电机电压：380V
2．10	照明电压：36V
2．11	频率：50HZ
2．12	减速机：蜗轮蜗杆
2．13	控制屏安装：桁架内
2．14	起动：变频
2．15	起动方式：钥匙
3	型材
3．1	扶手支架型材：发纹不锈钢
3．2	护壁板：透明钢化玻璃
3．3	内盖板：发纹不锈钢
3．4	外盖板：发纹不锈钢
3．5	围裙板：发纹不锈钢
3．6	梯级：不锈钢
3．7	梯级颜色：黑色（带黄边框）
3．8	扶手带：黑色
3．9	前沿板及盖板：发纹不锈钢
3．10	梳齿：合成树脂
4	故障显示（中文）
5	变频节能功能

七、主要功能

序号	功能名称	功能说明	备注
1	双向运行	操作上下进出口处钥匙开关，可实现上行或下行
2	紧急停止	按上下进出口处急停按钮，可使人行道扶梯停止运行
3	检修运行	操作检修盒，可进行检修点动运行
4	梯级安全照明	人行道扶梯上下部的梯级下方装有照明灯提醒乘客注意安全
5	扶手带入口安全装置	扶手带入口处有异物则设备停止运行
6	梯级安全运行装置	梯级发生断裂下陷时设备停止运行
7	梳齿板安全装置	梯级与梳齿板之间夹入异物则设备停止运行
8	扶手带安全装置	发生扶手带断裂则设备停止运行
9	梯级链安全装置	梯级链断裂或超过延伸长度则设备停止运行
10	围裙板安全装置	梯级与围裙板之间夹入异物则设备停止运行
11	超欠速安全装置	当设备运行速度大于额定速度的20%或下于额定速度的80%时，设备停止运行
12	超载安全装置	运行电流大于额定电流15%则设备停止运行
13	松闸安全装置	制动装置没有安全打开或失灵则设备停止运行
14	静电保护	消除梯级运行（踏板）在运行中产生的静电
15	驱动链断链保护	当驱动链断裂或过长时设备停止运行
16	非操作逆转保护	设备和扶手带的运行方向与指定方向相反时设备停止运行
17	断、错相保护	动力电源缺相或错相时设备停止运行
18	短路保护	电源回路短路时设备停止运行
19	故障显示（中文）	设备运行发生故障时，自动显示故障发生部位
20	变频驱动	使设备启动平稳，无乘客时慢速或停止，可节能40%，减少蜂值电流70%

八、主要实训项目：
1.人行道扶梯扶手带安装与调整实训设备
2.人行道扶梯梯级安装与调整实训设备
3.人行道扶梯曳引机系统安装与调整实训设备
4.人行道扶梯驱动机构安装与调整实训设备
5.人行道扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
6.人行道扶梯润滑系统组装与实验实训设备
7.人行道扶梯安全保护系统组装与动作实验实训设备。
