序号 | 名称 | 单位 | 数量 | 备注 |

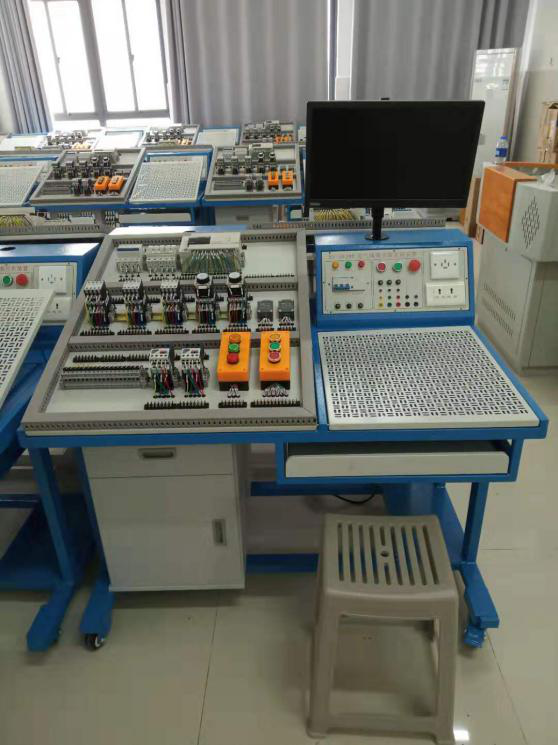

1 | 电气装配实训装置 | 台 | 1 |
外形尺寸:1200mm×850mm×1000mm(±10mm); 材 料:钢结构;符合国家相关环保要求; 输入电压:AC 380 V±10% 50 Hz 三相五线; 容 量:<1.5 kVA; |
2 | 电气元件 | 套 | 1 | 配套 |
3 | 实训电机 | 台 | 1 |
三相异步电动机 (380V,单速) PN(W):60、nN(r/min):1400、 UN(V):三相 AC 380 IN(A):0.33、连接组别:△/Y |
台 | 1 |
三相异步电动机(380V,单速带离心开关) PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、连接组别:△/Y |
||
4 | 实训用线 | 套 | 1 | |
5 | 常用工具 | 套 | 1 | 一字螺丝刀、十字螺丝刀、斜口钳、剥线钳、压线钳、数字万用表 |
6 | 网孔板 | 块 | 1 | 斜面嵌入式设计,545×465mm 用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级; |
8 | 智能考核系统 | 套 | 1 | 附件 |
9 | 工具箱 | 个 | 1 | 配套 |
10 | 实验说明书 | 套 | 1 | 指导学生实训 |
序号 | 名称 | 规格型号 | 单位 | 数量 | 备注 |
1. | 空气开关 | DZ47-60 C16 4P | 只 | 1 | |
2. | 熔断器座 | RT18-32 3P | 个 | 1 | |
3. | 熔断器座 | RT18-32 2P | 个 | 1 | |
4. | PLC主机 | OMRON-CP1H—XA40DR | 台 | 1 | |
5. | PLC下载线 | USB-方口 | 条 | 1 | |
6. | 变频器 | FR-E740 0.75KW | 台 | 1 | |
7. | 交流接触器 | CJX2-0910 AC220V | 个 | 5 | |
8. | 辅助触头 | F4-22 | 个 | 3 | |
9. | 空气延时触头 | F5-T2 | 个 | 2 | |
10. | 行程开关 | YBLX-19/001 | 个 | 2 | |
11. | 热过载继电器 | NR2-25 0.63-1A | 个 | 2 | |
12. | 按钮盒 | BX3-22 | 个 | 2 | |
13. | 按钮开关 | LA38-11BN 22mm 黄 | 个 | 1 | |
14. | 按钮开关 | LA38-11BN 22mm 绿 | 个 | 1 | |
15. | 按钮开关 | LA38-11BN 22mm 红 | 个 | 1 | |
16. | 电源指示灯 | AD16-22DS 220V 22mm 黄 | 个 | 1 | |
17. | 电源指示灯 | AD16-22DS 220V 22mm 绿 | 个 | 1 | |
18. | 电源指示灯 | AD16-22DS 220V 22mm 红 | 个 | 1 | |
19. | 接插两用接线端子 | 18位 | 套 | 1 | |
20. | 通用导轨 | 米 | 1.5 | ||
21. | 接地端子 | 条 | 1 | ||
22. | 线槽 | 30×30mm | 米 | 4.5 |
