[规格型号]：DBGY-07

[产品名称]：电子焊接装配实训台

[价　　格]：询价

产品详情

DBGY-07 电子焊接装配实训台

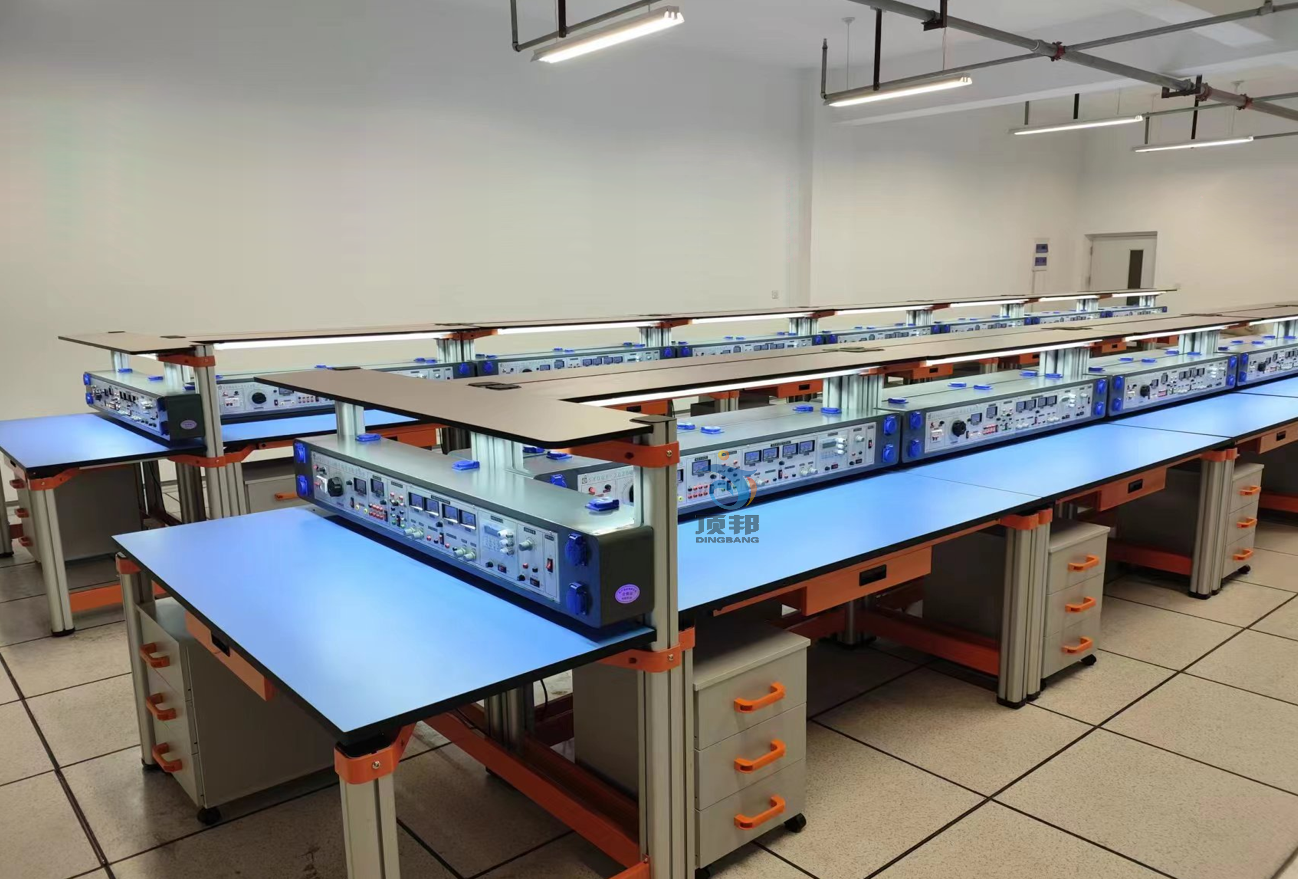

（参考图）

一、产品概述：
该电子焊接装配实训台是高度仿真工厂的电子焊接装配生产线，满足学员电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。电子焊接装配实训台适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工艺》相关课程的教学实训和鉴定考核。
二、主要技术指标：
1、输入电压：单相三线～220V±10% 50Hz
2、装置容量：＜1kVA
3、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
4、装置容量：<500VA
5、外形尺寸：单个实训台尺寸为1.5m×0.7m×1.15m。
三、产品结构：
电子焊接装配实训台由仪器架、主机箱、实验桌、移动矮柜、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。
（一）仪器架：仪器架置于实训台顶部，由截面尺寸：70mm×70mm，由高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。仪器架底部装有隐藏式扁平形照明LED灯，光源集中柔和明亮，外形美观。
（二）主机箱：
1.电源及参数
1.1输入电源:单相三线输入
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组：低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；
C组：直流电源电压分别为±12V、±5V
D组：直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流保护功能，数字显示电流电压；
2.功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

3.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
4.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
5.主机箱背面装有多组交流220V仪器仪表工作电源插座，主机箱置于仪器架下部，仪器仪表安全电用方便。主机箱控制冷面板上装有LED灯控制开关。
（三）实验桌结构：
实验桌规格为1500mm（长）*700mm（宽）*1150mm（高），设有一个抽屉。实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部装有注塑成型配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与主机箱仪器架组成一个完整的实训屏。
（四）储存柜1个：配备储存柜，存放实训模块及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。
（五）学生凳2张：
1．凳腿采用30×30×1.2mm 的方管；2．拉管采用 30×30×1.2mm 的方管；3．凳面采用 240×340
×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；4．防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色；
实训线路板套件（★每个实训电路独立封装结构，含电路板及元件）(1套／台)
1、焊接器件：包含电阻、电容、三极管、常用芯片、集成电路等
2、器件封装：涵盖直插和表面贴装等电路板生产中常见封装形式，涵盖 DIP 、 SOP 、 SOT 、 LQFP 等封装形式。

序号	实训电路板模块名称	序号	实训电路板模块名称
1	二极管的正向特性电路模块	31	D触发器电路模块
2	二极管的反向特性电路模块	32	JK触发器电路模块
3	二极管的开关特性电路模块	33	RS触发器电路模块
4	二极管嵌位器电路模块	34	加减法计数器电路模块
5	二极管限幅器电路模块	35	七段译码器电路模块
6	恒流源电路模块	36	同步十进制计数器电路模块
7	恒压源电路模块	37	循环多谐振器电路模块
8	三极管的输入输出特性电路模块	38	与非门功能的测试电路模块
9	三极管基本放大器性电路模块	39	CMOS驱动TTL电路模块
10	三极管开关特性电路模块	40	TTL驱动CMOS电路模块
11	三极管实用电路电路模块	41	单稳态电路模块
12	三极管限幅器电路模块	42	进位计数器电路模块
13	并联电流负反馈电路&射极输出电路模块	43	时基电路模块
14	并联电压负反馈电路模块	44	同步时序电路模块
15	串联电流负反馈电路&串联电压负反馈电路模块	45	运放电路模块
16	带负载单极小信号电压放大电路模块	46	增减计数器电路模块
17	低频小信号放大器电路模块	47	AD转换器电路模块
18	电压负反馈偏置电路模块	48	DA转换器电路模块
19	用电阻提高发射极电路模块	49	并联稳压电源电路模块
20	用负反馈消除自激振荡电路模块	50	串联型开关稳压电源电路模块
21	用稳压管提高发射极电位电路模块	51	具有放大环节的稳压电源电路模块
22	自举射极输出电路模块	52	电子报警器电路模块
23	OTL功率放大器电路模块	53	电子门铃电路电路模块
24	OTL互补对称放大器电路模块	54	光控电路电路模块
25	差动放大器电路模块	55	光控电路开关电路模块
26	差动输入单端输出电路模块	56	航标灯电路模块
27	差动输入运算放大器电路模块	57	家用台灯调光电路模块
28	单管小信号放大器电路模块	58	排风扇自动启闭电路模块
29	场效应管分压式自偏压电路模块	59	闪光灯电路模块
30	射极跟随器电路模块	60	音乐门铃电路模块

（七）电子技能创新综合实训系统1套

A.基础实训
1.点亮第一个LED
2.LED闪烁
3.LED流水灯
4.蜂鸣器
5.静态数码管显示
6.动态数码管显示
7.独立按键
8.矩阵按键
9.8X8LED点阵（点亮一个点）
10.8X8LED点阵（显示数字）
11.外部中断0
12.外部中断1
13.定时器0中断
14.定时器1中断
15.串口通讯
16.EEPROM-IIC
17.DA18B20温度传感器
18.DS1302时钟
19.红外通信
20.AD模数转换
21.DA数模转换
22.LCD1602液晶
B.中级实训
1.DS1302时钟 LCD1602显示
2.LCD1602滚动显示
3.LCD1602显示红外值
4.LCD1602显示矩阵按键键值
5.LCD显示温度+串口接收温度
6.LED点阵显示汉字
7.LED点阵显示数字
8.LED流水+定时器
9.按键控制蜂鸣器
10.按键控制数码管
11.定时器秒表（查询方式）
12.蜂鸣器音乐之八月桂花
13.矩阵按键数码管移位显示
14.门铃设计
15.秒表
16.音乐播放器
C.高级实训
1.超声波测距（LCD1602显示）
2.超声波测距（数码管显示）
3.孵化环境温湿度监控系统设计
4.基于单片机的室内空气净化系统
5.基于单片机的温度湿度采集系统
6.基于单片机的智能计算器

（八）实训工具套件(1套／台)
配备常用工具：剥线钳1把、尖嘴钳1把、小十字螺丝刀1把、大十字螺丝刀1把、小一字螺丝刀1把、大一字螺丝刀1把、小镊子1把、剪刀1把、恒温电烙铁及烙铁架1套、焊锡丝1圈、吸锡器1把。
五、配套教学资源（全室20台配1套）
★（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）:
1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！
2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。
3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！
4）在线教育开放平台资源库
★1、《模拟电子技术》课程要包括：1 .常用半导体器件（1.1 半导体的基本知识、1.2 二极管、1.3 三极管、1.4半导体器件的识别与检测），2. 直流稳压电源（2.1 整流电路、2.2 滤波电路、2.3 稳压电路），3. 基本放大电路（3.1 放大电路的基本知识、3.2 基本共射极放大电路、3.3 分压式偏置共射放大电路3.4 共集电极放大电路），4. 功率放大电路（互补对称功率放大电路），5 .差动放大电路与集成运算放大器，6. 放大电路中的反馈（6.1 反馈的基本概念、6.2 负反馈对放大电路性能的影响），7 .集成运算放大器的应用（7.1 集成运放的应用基础、7.2 集成运放的线性应用），8. 正弦波振荡器（8.1 正弦波振荡电路概述、8.2 RC 正弦波振荡电路）。
★2、《数字电子技术》课程要包括：1.章数字电路基础（逻辑函数的卡诺图化简法），2.逻辑门（集成逻辑门电路），3.电路集成触发器（3.1 主从触发器3.2边沿触发器3.3 CMOS 集成触发器），4.时序逻电路（4.1时序逻辑电路的分析、4.2时序逻辑电路的分析），5.脉冲波形的产生与整形电路（5.1多谐振荡器、5.2施密特触发器、5.3.555 定时器及其应用）
★3、《电子产品设计制作》课程要包括：项目一智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示），项目二电子秤（称重传感器工作原理、电子秤效果演示），项目三电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速）
★4、《嵌入式技术应用》课程要包括：
教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器），
教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置），
教学项目 3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作）
教学项目 4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、）
教学项目 5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数）
教学项目 6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用）
教学项目 7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数）
（二）仿真软件
★电子技能虚拟实训室软件（具有软件著作权）
一、产品概述
采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、SMT工艺、收音机实训等11个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。
二、模块列表
★1.仪器仪表
仪器仪表需包括指针式万用表、数字式万用表、普通示波器、信号发生器、直流稳压电源、毫伏表、高频信号发生器、钳形电流表等至少8个实训项目；每个实训项目中，根据不同内容的教学大纲要求，需包含各种仪器仪表的外形、面板、使用操作、考考你等不少于3个实训任务，其中，数字式万用表实训任务需包括外形、面板、测电阻、测电压（交、直流）、测电流、测二极管、测三极管、考考你；示波器项目中，当鼠标滑过面板上对应聚焦、亮度、旋钮等，对该部分作用均有文字描述显示。考考你实训项目，要求趣味性答题，运用游戏一样的模式，对正确与错误和时间的使用需做出记录。
2.导线加工
导线加工需包括常用材料、绝缘导线加工、屏蔽线加工、导线捆扎、导线连接等至少5个实训项目；每个实训项目中，根据教学大纲要求，需包含若干实训任务，各实训任务均配有考考你随机小测试，使用恰当的媒体手段来实现，教学设计合理，导航清晰,并配有语音讲解功能。
3.检修工具
检修工具需包括焊接工具、钳口工具、剪切工具、紧固工具等至少4个实训项目；其中钳口工具项目的实训任务包括尖嘴钳、平嘴钳（扁口钳）、园嘴钳、钢丝钳、镊子、压接钳、网线钳等；根据相应的教学大纲，要求把各种检修工具清楚表示，并配有语音讲解功能。
4.焊接工艺需包含手工焊接、实训、浸焊、波峰焊、再流焊、拆焊技术等至少6个实训项目；其中手工焊接项目的实训任务包括工具检测、焊锡丝的握法、电烙铁的握法（正握、反握、握笔）、五步焊接法、焊接质量鉴别、贴片元件等。根据相应的教学大纲，要求把焊接工艺清楚表示，图文并茂,并对重难点部分配有语音讲解功能。
5.电子器件
电子器件包括电阻器、电容器、电感和变压器、二极管、三极管、晶闸管、模拟IC、数字IC、片状元器件、电声器件、开关接插件、发光显示器件等至少12个实训项目；根据相应的教学大纲，要求把常用的电子元器件都能清楚表示，教学任务需包括分类、标识、检测、考考你等至少4部分,并对重难点部分着重练习,检测方法不少于2钟。
6.模拟电子技术
模拟电子技术包括射极偏置电路、基本放大电路、延时开关电路、ＲＣ震荡电路、桥式整流电路、串联稳压电路、直流电动机调速电路、调光台灯、运放输出功能扩展等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。
7.数字电子技术
数字电子技术包括宿舍灯控制电路、定时交流开关、步进电机控机器、智力竞赛抢答器、移位型控制器、四路彩灯控制电路、声光报警电路、数字钟电路、基本逻辑关系等至少9个实训项目；根据相应的教学大纲，要求软件能基本涵盖所有的电子技术；教学任务需包括目的、电路、原理、布局、接线、仿真和排故等。用文字、图片的形式展示学习目的，将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等；电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；动画与配音结合，描述电路组成。原理动画应包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的；布局要求将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因，设置原理图，协助操作者了解相应原理，继而分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。
8.生产工艺
生产工艺包括器件准备、安装、焊接（喷涂助焊剂、干燥和预热、波峰焊、强迫风冷）、补焊调试、装配测试、包装入库等至少6个实训项目；根据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。
9.插装工艺
插装工艺包括印制板分类、PCB生产工艺、插装准备、手工插装、机器插装等至少5个实训项目；据教学大纲要求，需包含若干实训任务，使用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中插装准备包括元器件检查、老化实验、引线剪裁、导线剥头、元器件成型、浸涂焊料等实训任务。
10.SMT工艺
SMT工艺包括表面组装材料、SMT设备、SMT工艺、SMT生产过程等至少4个实训项目；据教学大纲要求，需包含若干实训任务，并用恰当的媒体手段来实现，教学设计合理，导航清晰，并配有语音讲解功能。其中SMT生产过程以流水线的产品生产说明SMT的生产过程，包括锡膏印刷、贴片、焊接、检测、手工补装、焊接、修整与检测、抽样实验、包装入库等，通过国内先进的某电视机生产线整体演示该过程。
11.收音机实训
收音机实训包括工作原理、元件选择、印制电路、元器件插装、焊接、组装、调试工艺、总装、维修指南、维修训练等至少10个实训项目；据教学大纲要求，每个实训项目还需包含若干实训任务；调试工艺实训要求分别练习静音调试、接线和动态调试三种，其中动态调试要求可以做到三点统调，在调试练习过程中，鼠标点击面板上对应的开关、旋转按钮等均伴有实物的仿真声音。软件要求教学设计合理，媒体表现方式丰富，交互性强等特点。
