  • EDA/SOPC综合实验系统

    [规格型号]：DB-E803

    [产品名称]：EDA/SOPC综合实验系统

    [价　　格]：询价

    • 产品详情

    DB-E803  EDA/SOPC综合实验系统
    EDA/SOPC综合实验系统

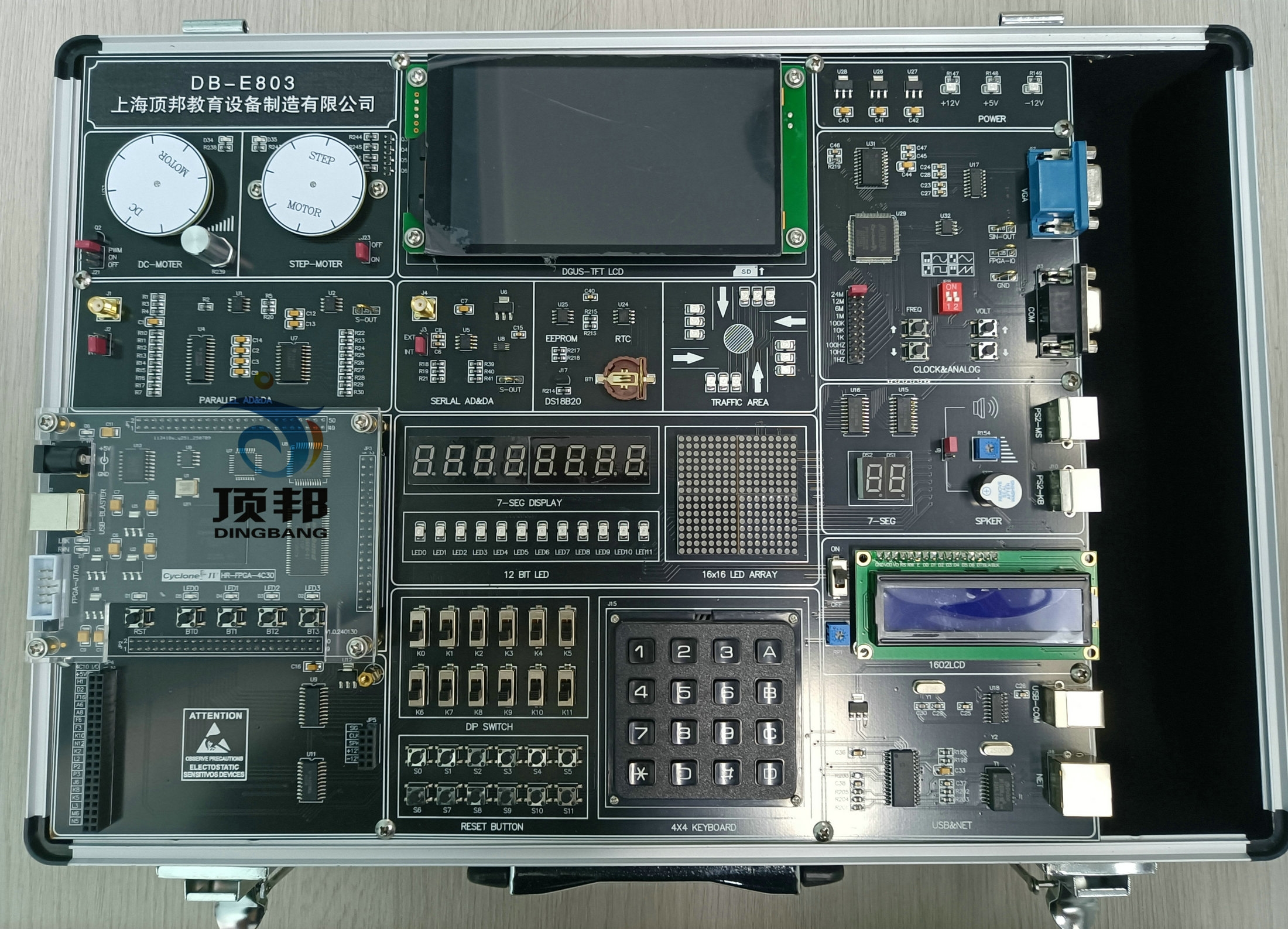

    (参考图)
    EDA/SOPC系统综合开发平台是一款基于Altera公司最新的CycloneIII/IV/V 系列 FPGA的高端实验开发平台。独有的GUI人机操作界面、采用系统底板+核心板+扩展板的灵活设计，并配备有多种扩展模块供用户自行选择配置。
    开发平台采用系统底板+核心板+扩展板的设计方法，通过选择不同的核心板和扩展板构成不同功能的开发平台。能最大限度的满足用户的性能需求。模块化的设计能使用户对系统设计有清晰的认识。
    开发平台硬件资源
     FPGA-4C10 FPGA核心板
     核心板采用6层高精度PCB设计，系统运行更加稳定、可靠。
     主芯片采用Altera公司的CycloneIV系列级FPGA EP4CE10F17C8N，门电路高达100万门。
     FPGA配置芯片采用EPCS16，容量高达16M BIT，擦写次数高达上万次。
     提供JTAG编程模式。
     核心板与系统板连接后，板载USB-Blaster电缆；只需要一根USB线就可以对核心板进行程序下载。
     一路50M高速、稳定的时钟源。
     一路系统复位电路。
     系统电源管理模块能够提供+5V、+3.3V、+2.5V、1.2V等多种不同电压的电源输出供系统使用。
     一路16M*16BIT  SDRAM。
     系统提供四位带LED灯的复位按键。
     核心板提供与核心板其它资源不复用的130个以上的IO供用户二次开发使用。
     EDA/SOPC系统板
     标配854*480 24位 TFT彩色串行LCD显示。用户可更换不同规格的显示屏。
     与屏配套标配电容触摸屏。
     1个模拟信号发生器模块，可提供频率、幅度均可调的正弦波、三角波、方波等信号波形。
     1个数字时钟输出模块，可提供24M至1HZ的数字脉冲信号。
     1个8位高速并行ADC接口模块，速度高达40 Msps。
     1个8位高速并行DAC接口模块速度高达33 Msps。
     1个串行A/D转换接口。
     1个串行D/A转换接口。
     1个VGA接口模块。
     1个UART串行通迅模块。
     1个USB转串口设备接口。
     1个Ethernet10M/100M高速接口模块。
     1个SD卡接口模块
     2个PS2接口模块，可以接键盘或鼠标。
     1个I2C接口的E2PROM，型号为AT24C08N。
     1个音频CODEC模块（喇叭、蜂鸣器可选择，音量可调节）。
     1个RTC实时时钟芯片，具有时钟掉电保护、电池在线式充电功能。
     12个拨动开关和12个按键开关输入。
     12个发光LED显示。
     1个八位七段码管显示模块。
     2位静态数码管显示模块。
     16x16矩阵led点阵显示模块。
     4X4矩阵键输入模块
     1个电压控制的直流电机和1个四相的步进电机模块。
     1个数字温度传感和1个霍尔传感器模块。
     HH—EXT高速接口模块。
     多路电源输出（均带过流、过压保护）。
    示例实验
    EDA实验与电子设计竞赛实验内容：

     简单的QUARTUSII实例设计
     格雷码编码器的设计
     含异步清零和使能的加法计数器
     八位七段数码管显示电路的设计
     数控分频器的设计
     图形和语言混合输入电路设计
     步长可变的加减计数器的设计
     四位并行乘法器的设计
     设计四位全加器
     可控脉冲发生器的设计
     基本触发器的设计
     矩阵键盘显示电路的设计
     16*16点阵显示实验
     直流电机的测速实验
     步进电机驱动控制
     交通灯实验
     DDS信号发生器的设计
     电子音乐设计实验
     PLL锁相环IP设计实验
     PS2接口键盘显示实验
     VGA彩条信号发生器的设计
     七人表决器设计实验
     四人抢答器设计实验
     正负脉宽调制信号发生器设计
     数字频率计的设计
     多功能数字钟的设计
     数字秒表的设计
     出租车计费器的设计
     数码锁的设计
     PS2鼠标编码设计
     SPI串行AD/DA转换器的设计
     1602液晶显示实验
    Qsys 32位处理器示例实验
     最简单Qsys系统设计
     PIO  IP核-流水灯实验
     SDRAM  IP核的系统设计
     SPI  Flash编程实验
     PIO输入-开关信号的读取实验
     PIO  IP核-中断
     基于Timer IP核的定时器的设计
     矩阵键盘与数码管显示实验
     UART串口通迅实验
     基于IIC的EEPROM读写实验
     SDRAM读写操作实验
     1602液晶显示实验
     RTC实时时钟实验
     串行AD/DA-SPI核
     信号发生器-SPI核
     1-WIRE数字温度计的设计
     点阵字符显示实验
     读SD卡实验
    产品信息
    设备名称 DB-E803 EDA/SOPC综合实验系统
    核心芯片 EP4CE10F17C8N
    工作电压 ～220v±10%，50Hz±1Hz
    尺寸（mm） 420 x 290 x 130
    重量(kg) <5
    软件版本 QuartusII 13.0 ,NiosII SBT for Eclipse 13.0，ModelSim 13.0
    例程语言 提供Verilog，VHDL两种版本例程供用户使用
    附件清单 串口线               × 1 USB连接线     × 1
    网络连接线          × 1 电源连接线       × 1
    实验指导书          × 3 开发DVD套件   × 1
